这道题我不会

zyg701 · 发表于 2007-10-12 12:01

“没什么好争的,这是照片图,照片有相机视角在三维里就是有透视效果(前大后小)参照一下图中的"D"尺寸线(应该是平行的)也是前大后小(不见得尺寸线有喇叭形的)所以再对照这个矩形也不难看出有同样透视焦点.就应该肯定说是矩形的”
不同意11搂的观点，按照他的说法：看来判断四边形是矩形又多了一种方法了！
问题是：1。上面等腰三角形等腰图纸作了说明，为什么矩形就不用说明了？
2。下面三角形为了说明不是直角，标了70°和30°。而矩形就不注了。
3。“机件的真实大小应以图样上所注的尺寸为依据。与图形的大小及绘图的准确度无关。”这句话体现在哪里？

ccn007 · 发表于 2007-10-12 14:09

这道题目的标注有问题！
我将下面的四边形当作是矩形作了出来
谢谢楼上的讨论让我增加的对标注的认识
不过大家不要对下边的四边形是否是矩形过多的讨论了
我们应该看到模糊的标注会让人产生不同的理解
我想着应该是绘图时要避免地

ccn007 · 发表于 2007-10-12 14:13

原帖由 clessmint 于 2007-10-11 19:49 发表
' u# R0 ]& U \汗。。我好笨啊，问下这相切的2个圆怎么做的啊

http://www.askcad.com/viewarticle.php?id=13208&page=3
这里有教程

YANGZHIPING · 发表于 2007-10-13 11:21

问下这相切的2个圆怎么做的啊

feixia1127 · 发表于 2007-10-13 13:24

看来还有很多人根我一样不会的啊哈哈大家一起努力啊

xujun324 · 发表于 2007-10-13 13:46

比如说要画一个３０度的角怎么画啊？

Discovery172 · 发表于 2007-10-13 16:43

这不是很个很难的问题，就是要注意两点：上面的两个圆的相切关系，下面利用圆周角。

lvshaofeng · 发表于 2007-10-13 18:22

原帖由 chenyuan123 于 2007-10-12 11:53 发表
8 z' ]- W+ I: l9 R1 b3 I- M" N9 _jlkhlhlnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

注意呀!兄弟伙,你这可是恶意灌水呀!
要被扣除分的哦!

大师级菜鸟 · 发表于 2007-10-13 19:09

那顶上的那两个=号的距离是不是计算出来的啊：两个=号的平方等于22的平方，就是根号242，是这样算出来的吗？这样不是很精确，有没有其它的方法？

lvshaofeng · 发表于 2007-10-13 19:21

原帖由 jxjjmlx 于 2007-10-11 09:22 发表 5 ]9 N! F3 t# j6 W, U7 i3 G d9 s# ~
谢谢大家！终于画出来了！
- `! p/ j' z2 J0 |$ |" D9 t6 V0 X
O! P7 f7 h' Y, t2 k( L+ O18033

你画出来了!你老大,就是得给我们一个简单的教程呀!谢谢了哦!

cadjhc · 发表于 2007-10-14 14:44

我是新手请问上面那个22的是怎么画出来的.谢谢!

lw0467 · 发表于 2007-10-14 15:06

同样的问题!哪个底边为22的三角形怎样确定的!

jxjjmlx · 发表于 2007-10-15 07:19

任意画一条直线，旋转并复制，角度30，就可以了。

jxjjmlx · 发表于 2007-10-15 07:22

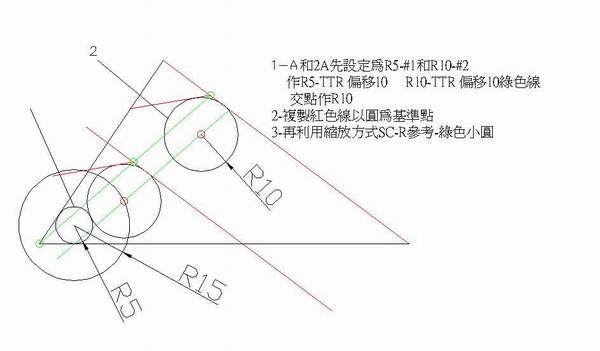

老大不敢当，我还菜的很。我是参考下图和大家的帮助画出来的。

jxjjmlx · 发表于 2007-10-15 07:57

方法如下：作一辅助线构造线，二等分角，然后向两边偏移11即可。

[ 本帖最后由 jxjjmlx 于 2007-10-16 11:53 编辑 ]
